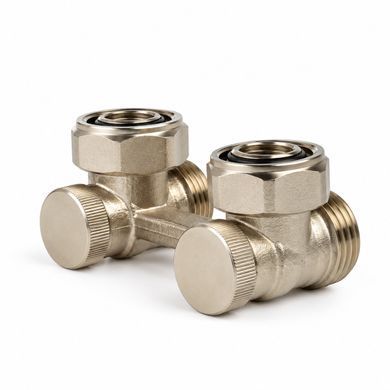

Кутовий двотрубний вузол підключення Vario Term V-подібний
Двотрубний вузол підключення призначений для підключення радіаторів із нижнім підведенням у системах опалення з примусовою циркуляцією. Вузол дає змогу окремо перекрити радіатор для технічного обслуговування, ремонту або заміни без зливу теплоносія з усієї системи.

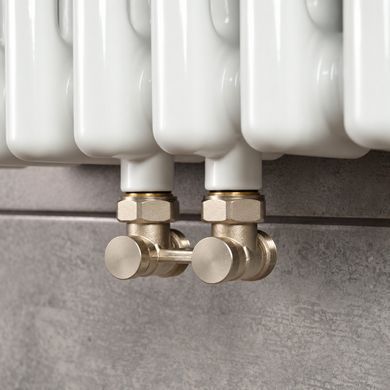

Кутова версія Vario Term тип V (000M855A001), підключення зі стіни
Призначена для підведення труб опалення зі стіни безпосередньо до радіатора. Такий спосіб монтажу дозволяє приховати комунікації та зберегти акуратний вигляд приміщення.
Ключові переваги
- Зручність обслуговування: можливість повного перекриття потоку для демонтажу або заміни радіатора.
- Гідравлічне балансування: можливість точного налаштування витрати теплоносія за значенням Kv.
- Висока надійність: міцний корпус, розрахований на роботу за високого тиску та температури.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Виконання | Кутове, підключення зі стіни |
| Відстань підключення | 50 мм |
| Різьбове з'єднання | G ¾ (євроконус) |
| Максимальна робоча температура | 120 °C |
| Номінальний тиск | 10 бар (1 МПа) |
| Максимальний перепад тиску | 0,6 бар (0,06 МПа) |
| Робоче середовище | Вода |
Особливості монтажу та налаштування
- Регулювання Kv. Заводське положення — повністю відкрите. Для налаштування закрутіть клапан до упору, після чого відкрутіть його проти годинникової стрілки на необхідну кількість обертів відповідно до таблиці налаштувань.
- Обслуговування. Перед ремонтом або заміною радіатора необхідно перекрити запірну вставку.
- Захист від протікань. Під час тривалих ремонтних робіт рекомендується встановлювати додаткові заглушки на відкриті патрубки.
Рекомендація виробника: для довговічної роботи арматури Vario Term рекомендується використовувати магнітні фільтри очищення, а також промивальні та захисні засоби V-Cleaner і V-Inhibitor.
