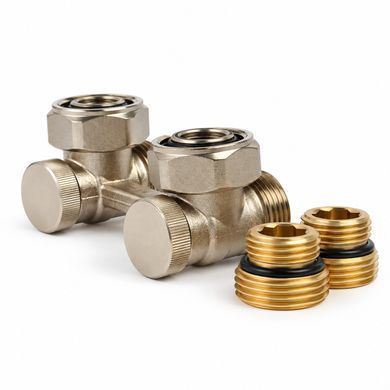

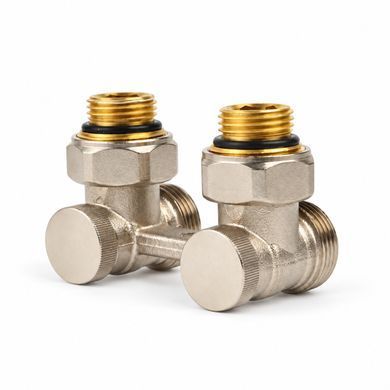

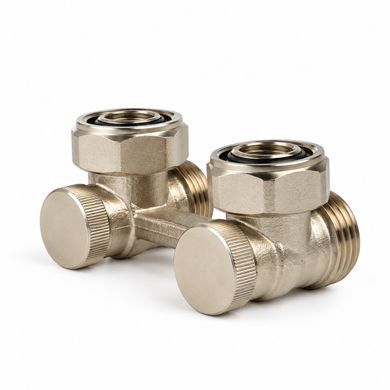

Угловой двухтрубный узел подключения Vario Term V-образный
Двухтрубный узел подключения предназначен для подключения радиаторов с нижним подводом в системах отопления с принудительной циркуляцией. Узел позволяет отдельно перекрыть радиатор для технического обслуживания, ремонта или замены без необходимости сливать теплоноситель из всей системы.

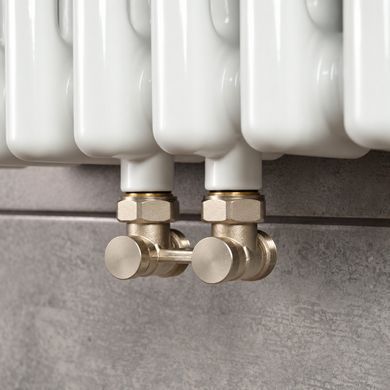

Угловая версия Vario Term тип V (000M855A001), подключение из стены
Предназначена для подвода труб отопления из стены непосредственно к радиатору. Такой способ монтажа позволяет скрыть коммуникации и сохранить аккуратный внешний вид помещения.
Основные преимущества
- Удобство обслуживания: возможность полного перекрытия потока для демонтажа или замены радиатора.
- Гидравлическая балансировка: возможность точной настройки расхода теплоносителя по значению Kv.
- Высокая надежность: прочный корпус, рассчитанный на работу при высоком давлении и температуре.
Технические характеристики
| Параметр | Значение |
|---|---|
| Исполнение | Угловое, подключение из стены |
| Межосевое расстояние | 50 мм |
| Резьбовое соединение | G ¾ (евроконус) |
| Максимальная рабочая температура | 120 °C |
| Номинальное давление | 10 бар (1 МПа) |
| Максимальный перепад давления | 0,6 бар (0,06 МПа) |
| Рабочая среда | Вода |
Особенности монтажа и настройки
- Регулировка Kv. Заводское положение — полностью открыто. Для настройки закрутите клапан до упора, после чего открутите его против часовой стрелки на необходимое количество оборотов в соответствии с таблицей настроек.
- Обслуживание. Перед ремонтом или заменой радиатора необходимо перекрыть запорную вставку.
- Защита от протечек. При длительных ремонтных работах рекомендуется устанавливать дополнительные заглушки на открытые патрубки.
Рекомендация производителя: для долговечной работы арматуры Vario Term рекомендуется использовать магнитные фильтры очистки, а также промывочные и защитные средства V-Cleaner и V-Inhibitor.
